여과형 시설
현장을 이해하는 기술과 책임있는 대응으로
깨끗한 물 환경을 만들어갑니다.
깨끗한 물 환경을 만들어갑니다.

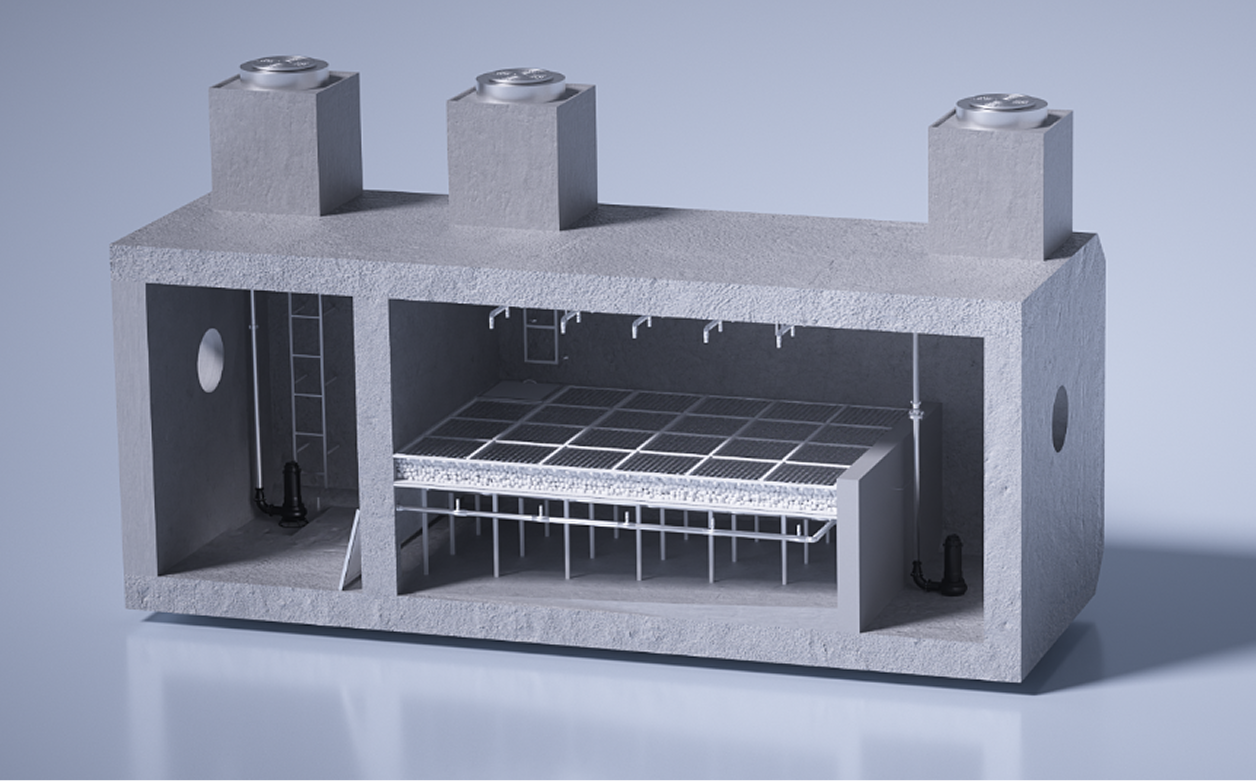

여과형 시설 · 기본형
처리원리
- 초기 강우 발생
- 전처리조 유입
- 전처리조 하부에 설치된 타공 스크린을 통과하며 부유성 조대입자 제거
- 여과조 하부로 유입
- 상부에 구비된 섬유여재층을 상향류로 통과하면서 미세 입자물질, 부유물질 등 흡착 제거
- 최종 처리수는 세척수로 활용하기 위해 처리수조에 일부 저장 후 유출관을 통해 유출
처리 영상
초기우수 유입부터 여과와 방류까지
시설의 처리 과정을 영상으로 확인합니다.
시설의 사양
기본형 시설의 평면도·단면도와
A-J Type 제원입니다.

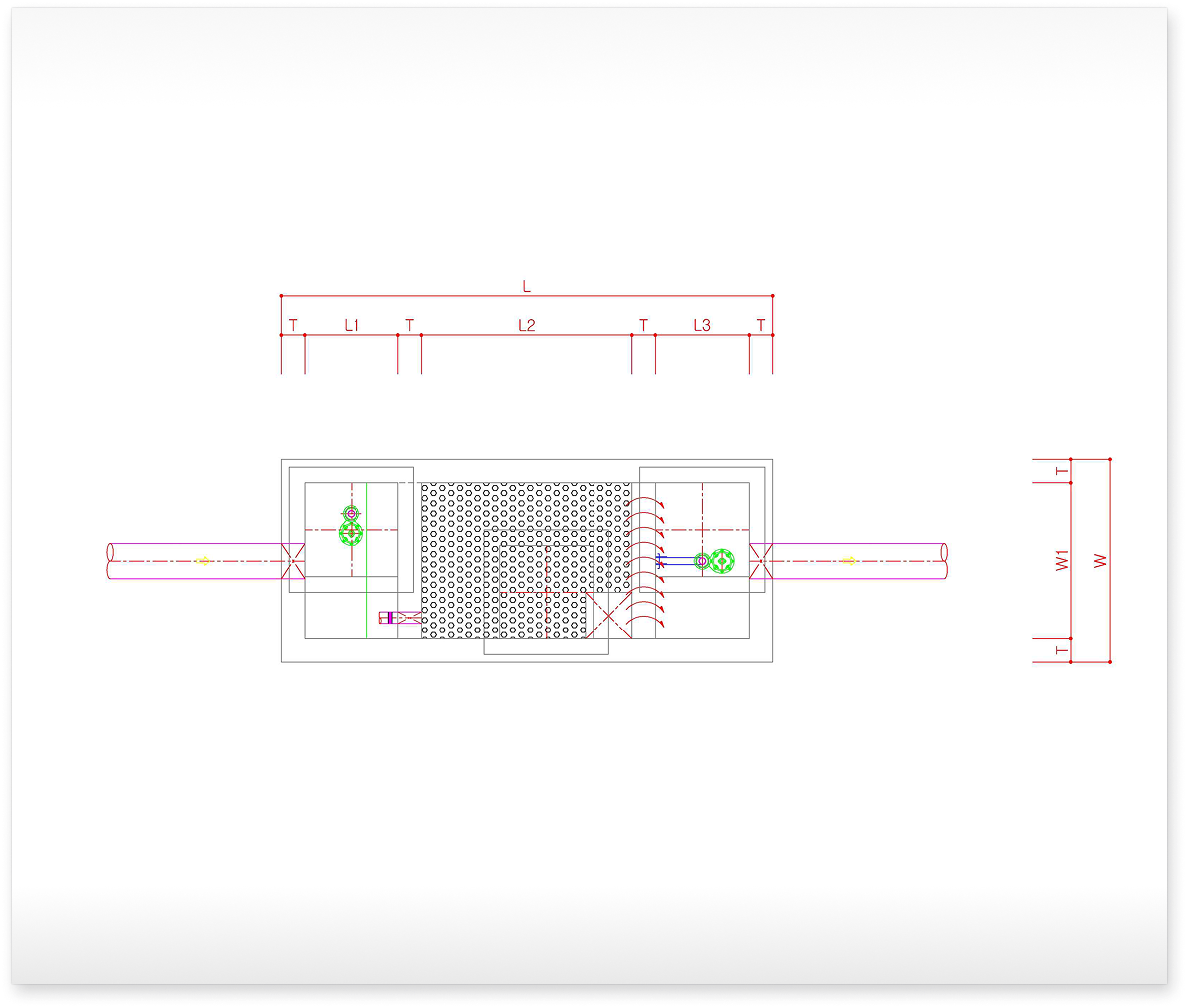

기본형 평면도

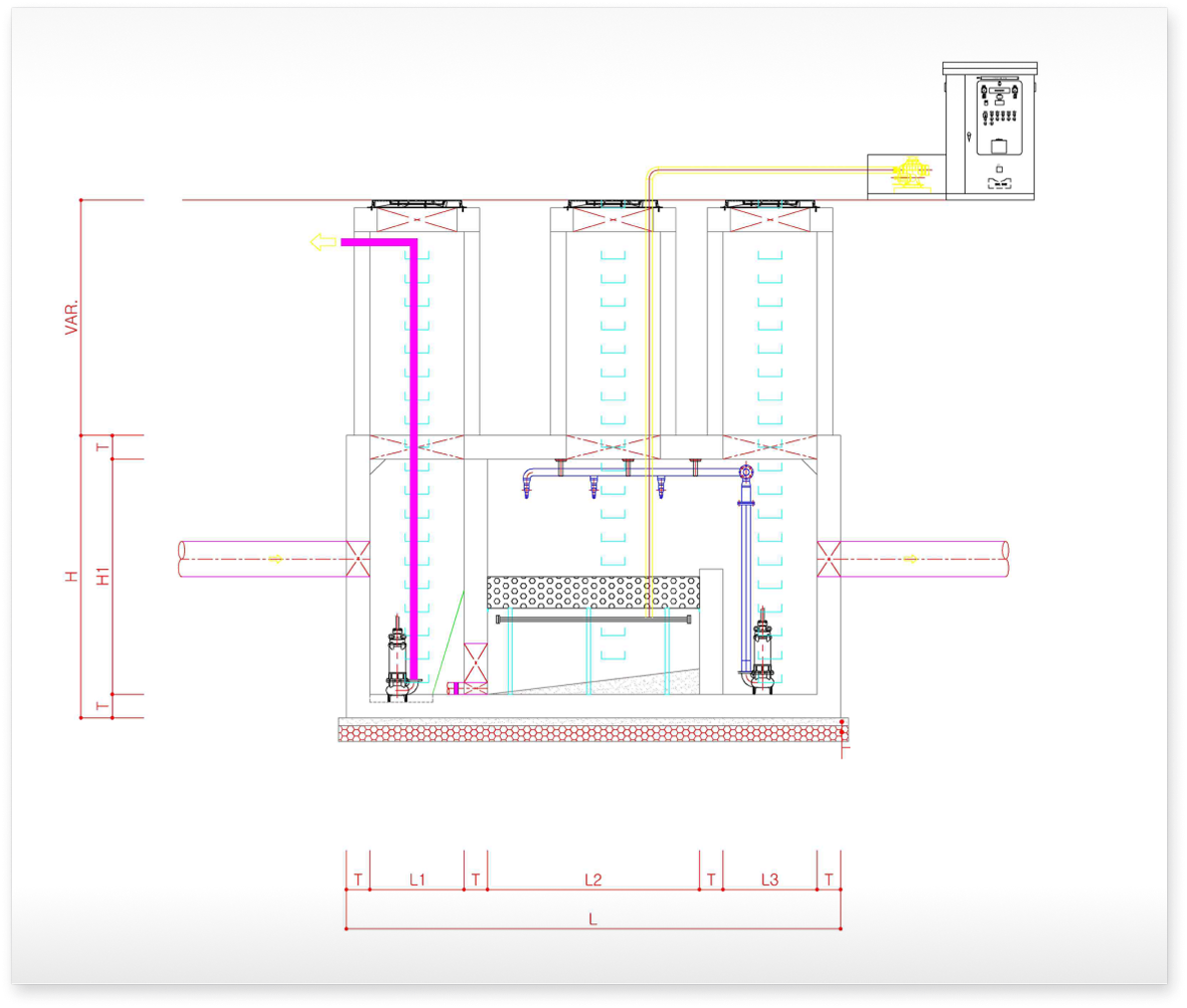

기본형 단면도
| 구분 | Q | W1 | L1 | L2 | L3 | H1 |
|---|---|---|---|---|---|---|
| A-Type | 0~100 | 2.00 | 1.20 | 2.70 | 1.20 | 3.00 |
| B-Type | 100~200 | 3.00 | 1.50 | 3.50 | 1.20 | 3.00 |
| C-Type | 200~300 | 3.50 | 1.80 | 4.40 | 1.20 | 3.50 |
| D-Type | 300~500 | 4.50 | 2.20 | 5.70 | 1.20 | 4.50 |
| E-Type | 500~800 | 4.50 | 3.30 | 9.00 | 1.60 | 4.50 |
| F-Type | 800~1,000 | 4.50 | 4.00 | 11.20 | 2.00 | 4.50 |
| G-Type | 1,000~1,500 | 4.50 | 5.80 | 16.80 | 3.00 | 4.50 |
| H-Type | 1,500~2,000 | 4.50 | 7.60 | 22.40 | 4.00 | 4.50 |
| I-Type | 2,000~2,500 | 4.50 | 9.50 | 27.90 | 4.90 | 4.50 |
| J-Type | 2,500~3,000 | 4.50 | 11.30 | 33.50 | 5.90 | 4.50 |
※ 상기 제원은 현장여건 및 설계조건에 따라 변경될 수 있습니다.

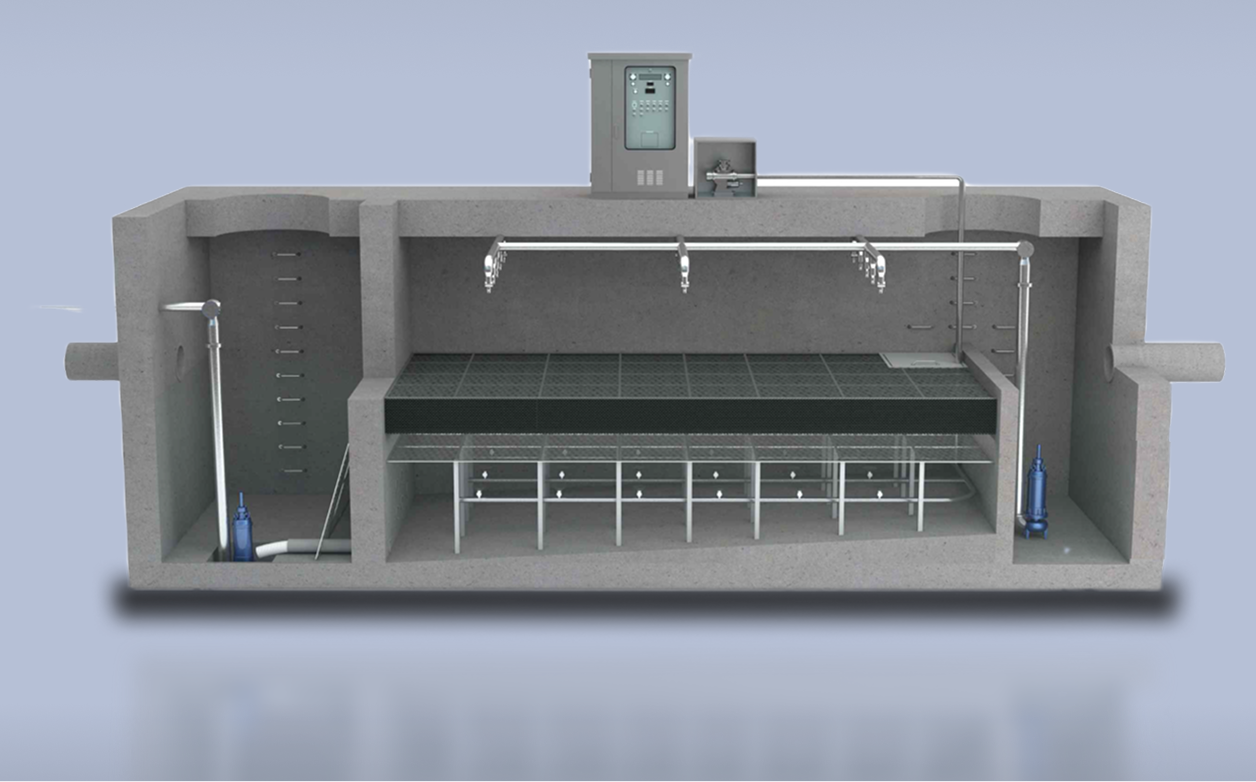

여과형 시설 · 고급형
처리원리
- 초기 강우 발생
- 전처리조 유입
- 전처리조 내 완충 격벽에 의해 유입수 안정화 및 비중이 큰 물질 침전 처리
- 완충격벽을 월류한 유입수는 전처리조 하부에 설치된 특수 타공 스크린을 통과하며 부유성 조대입자 제거
- 여과조 하부로 유입
- 상부에 구비된 부상여재층을 상향류로 통과하면서 미세 입자물질 제거
- 부상여재층 상부에 설치된 섬유여재층을 통과하면서 부유물질 및 기름, COD, 유기물 등을 흡착 제거
- 최종 처리수는 세척수로 활용하기 위해 처리수조에 일부 저장 후 유출관을 통해 유출
시설의 사양
고급형 시설의 평면도·단면도와
A-J Type 제원입니다.

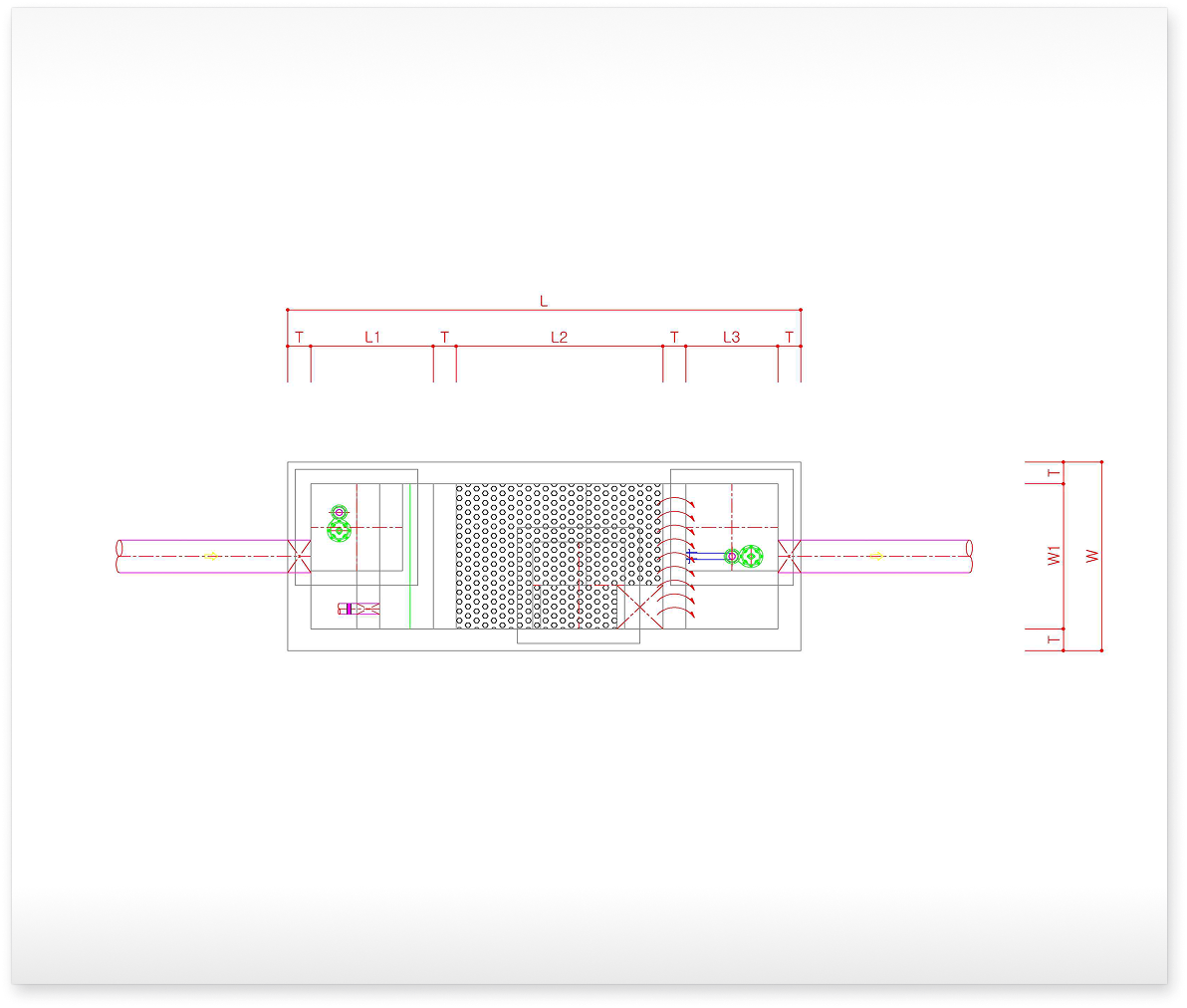

고급형 평면도

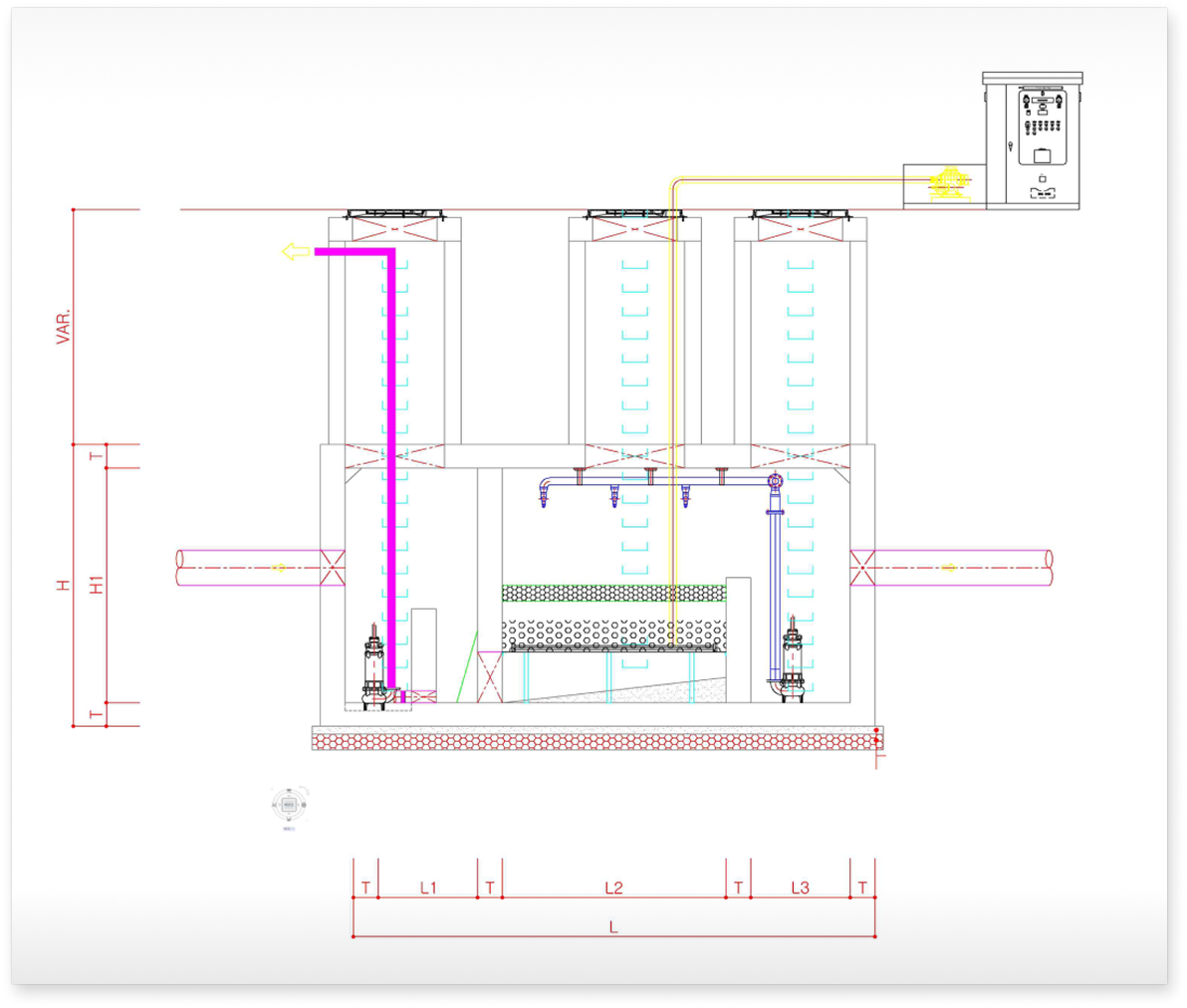

고급형 단면도
| 구분 | Q | W1 | L1 | L2 | L3 | H1 |
|---|---|---|---|---|---|---|
| A-Type | 0~100 | 2.00 | 1.70 | 2.70 | 1.20 | 3.00 |
| B-Type | 100~200 | 3.00 | 2.10 | 3.50 | 1.20 | 3.00 |
| C-Type | 200~300 | 3.50 | 2.70 | 4.40 | 1.20 | 3.50 |
| D-Type | 300~500 | 4.50 | 3.30 | 5.70 | 1.20 | 4.50 |
| E-Type | 500~800 | 4.50 | 5.10 | 9.00 | 1.60 | 4.50 |
| F-Type | 800~1,000 | 4.50 | 6.30 | 11.20 | 2.00 | 4.50 |
| G-Type | 1,000~1,500 | 4.50 | 9.30 | 16.80 | 3.00 | 4.50 |
| H-Type | 1,500~2,000 | 4.50 | 12.30 | 22.40 | 4.00 | 4.50 |
| I-Type | 2,000~2,500 | 4.50 | 15.30 | 27.90 | 4.90 | 4.50 |
| J-Type | 2,500~3,000 | 4.50 | 18.30 | 33.50 | 5.90 | 4.50 |
※ 상기 제원은 현장여건 및 설계조건에 따라 변경될 수 있습니다.
