보유기술
소용돌이형 시설
현장을 이해하는 기술과 책임있는 대응으로
깨끗한 물 환경을 만들어갑니다.
깨끗한 물 환경을 만들어갑니다.

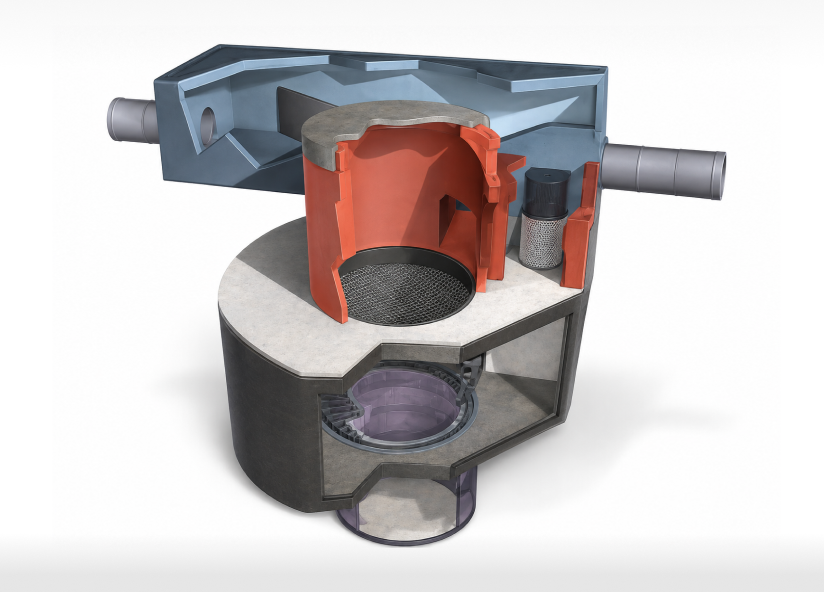

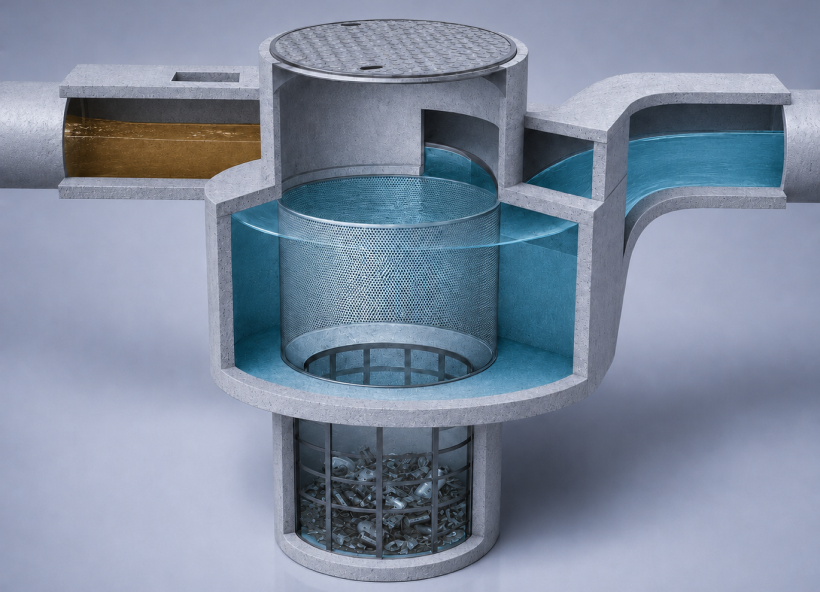

소용돌이형 시설의 처리 구조
회전 흐름과 중력 침전
중앙회전로에서 형성된 와류로
협잡물을 포집하고, 비중이 큰
물질은 하부 집수조에 침전시켜
처리합니다.
처리원리
01
초기 강우 발생
시설 유입
02
중앙회전로
와류 형성
03
부유성 물질·협잡물
하부 침전
04
상부 타공부
통과 유출
- 초기 강우 발생
- 소용돌이형 시설 유입
- 중앙회전로의 움직임으로 와류가 형성되어 부유성 물질 및 협잡물 등을 하부 집수조에 침전처리
- 처리수는 집수조 상부 타공부를 통과하여 유출관을 통해 유출
시설의 사양
소용돌이형 시설의 평면도·단면도와
A-J Type 제원입니다.

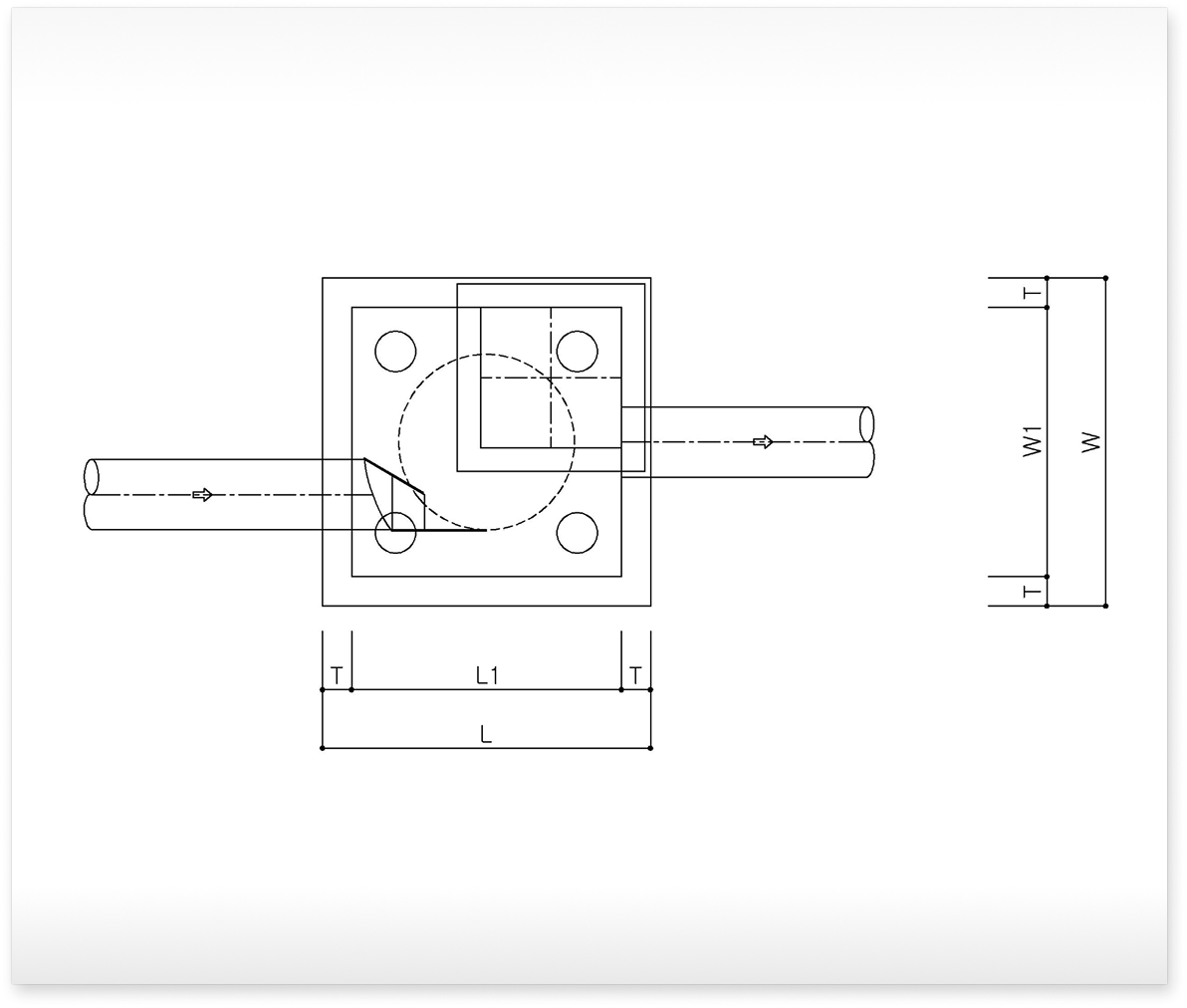

소용돌이형 평면도
소용돌이형 단면도
| 구분 | Q | W1 | L1 | H1 |
|---|---|---|---|---|
| A-Type | 0~100 | 2.00 | 2.00 | 3.50 |
| B-Type | 100~200 | 2.40 | 2.40 | 3.50 |
| C-Type | 200~300 | 2.90 | 2.90 | 3.50 |
| D-Type | 300~500 | 3.80 | 3.80 | 3.50 |
| E-Type | 500~800 | 4.20 | 4.20 | 4.00 |
| F-Type | 800~1,000 | 4.70 | 4.70 | 4.00 |
| G-Type | 1,000~1,500 | 5.80 | 5.80 | 4.50 |
| H-Type | 1,500~2,000 | 6.70 | 6.70 | 4.50 |
| I-Type | 2,000~2,500 | 7.50 | 7.50 | 4.50 |
| J-Type | 2,500~3,000 | 8.20 | 8.20 | 4.50 |
※ 상기 제원은 현장여건 및 설계조건에 따라 변경될 수 있습니다.
설치 사진
중앙 회전로
침전하지 않고 수중에 부상하는 협잡물을 포집

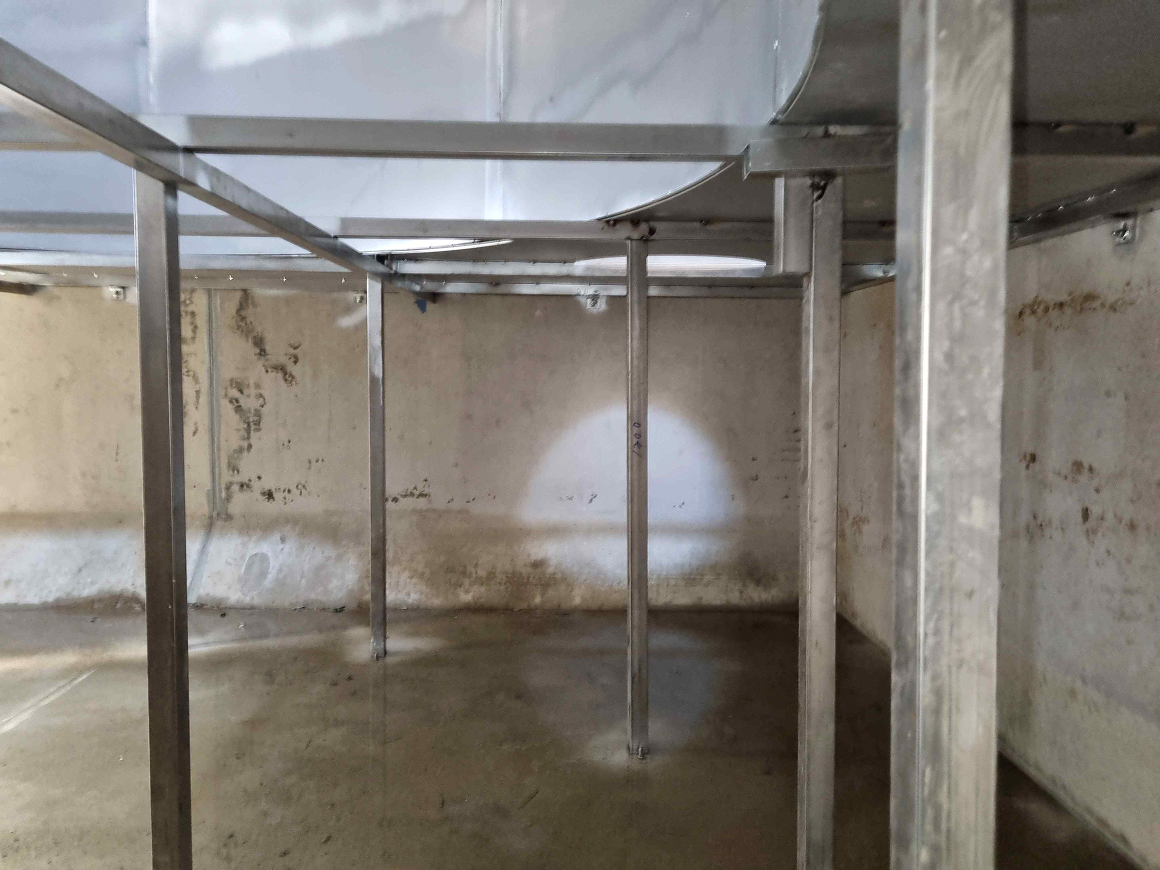

하부 집수조
비중이 큰 물질 침전처리
